En medio de tres imponentes edificios del Campus San Joaquín se encuentra emplazado el Jardín Secreto, un espacio que, utilizando diferentes articulaciones de agua y tierra da vida a tres islas que crean ambientes aparentemente independientes. De izquierda a derecha, se encuentran los ambientes destinados al ocio, familiar y por último de estudio y/o relajación.
Grandes estructuras de piedra estratégicamente ubicadas crean un continuo diálogo, direccionando la vista a elementos relevantes como lo es el árbol singular mientras conforman nichos privados. El jardín se conecta con su exterior mediante tres salidas indirectas ubicadas correspondientemente en una de las islas, siendo direccionadas a los edificios que rodean al jardín.
CONJUNTO DE ENTREGA
1. PLANTA Y CONTEXTO AMPLIADO
ESCALA 1:500
2. PLANTA NIVEL SUELO
ESCALA 1:200

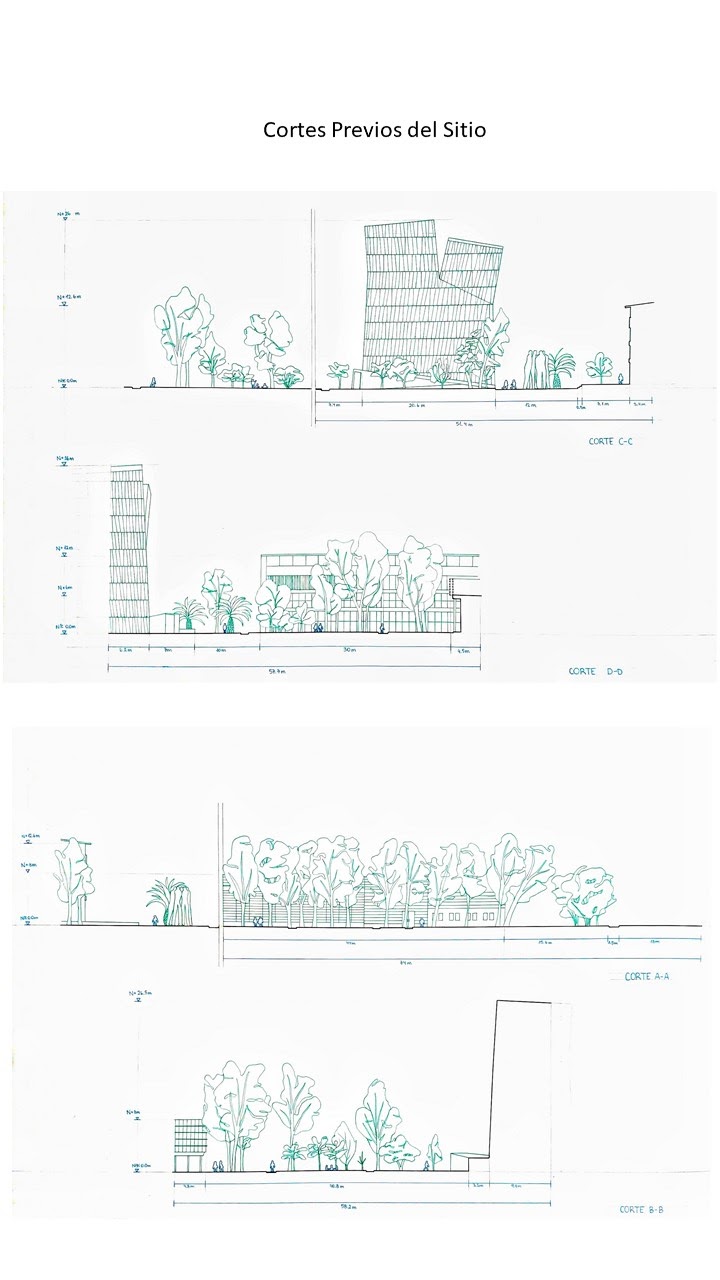

3. CORTES PERFIL ELEVACIÓN
ESCALA 1:100 Y 1:200
4. CORTE FUGADO
SIN ESCALA
5. FRAGMENTO AXONOMÉTRICO 1
ESCALA 1:100

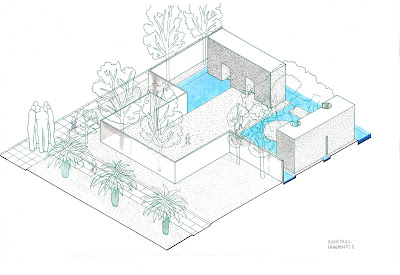

6. FRAGMENTO AXONOMÉTRICO 2
ESCALA 1:100
7. LÁMINA INDIVIDUAL
CORTE FUGADO
SIN ESCALA
8. LÁMINA INDIVIDUAL
CROQUIS INTERACCIÓN CON MONOLITOS
SIN ESCALA
9. LÁMINA INDIVIDUAL
PLANTA EXPRESIVA
ESCALA 1:50
10. MAQUETA
MAÑANA, MEDIODÍA, TARDE
ESCALA 1:200
12. CROQUERA
